Technik der Talsperre

Damm - Auslaufbauwerk - Untergrundabdichtung

Die Hauptkonstruktionselemente des Dammes sind:
- homogene Dammkörper aus gebrochenem Sandsteinmaterial
- Asphaltaußendichtung
- Herdmauer als Verbindungselement zwischen Dichtungsschlitzwand und Asphaltaußendichtung
- Steinpackung / Grobkiespackung auf der Asphaltaußendichtung (Auftriebsicherung)
- Dammflussfilter mit zweistufigem Aufbau
- weitere Kontrollsysteme

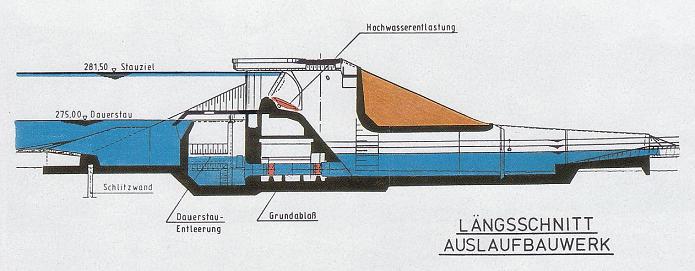

Das Auslaufbauwerk der Sperranlage erfüllt folgende wesentlichen Aufgaben:
- Einhaltung des Dauerstauziels
- Entleerung der Dauerstaulamelle in besonderen Betriebsfällen
- Einhaltung der Regelabgabe bei Hochwasser
- Einhaltung des Hochwasserstauziels nach Füllung des Hochwasserrückhalteraumes

Die Untergrundabdichtung besteht aus einer rund 85 Meter langen, 15 Meter tiefen und 60 Zentimeter starken Dichtungsschlitzwand mit Anschluss an die Probeschlitzwand aus den 70er Jahren und aus einem Injektionsschleier an beiden Talhängen.
